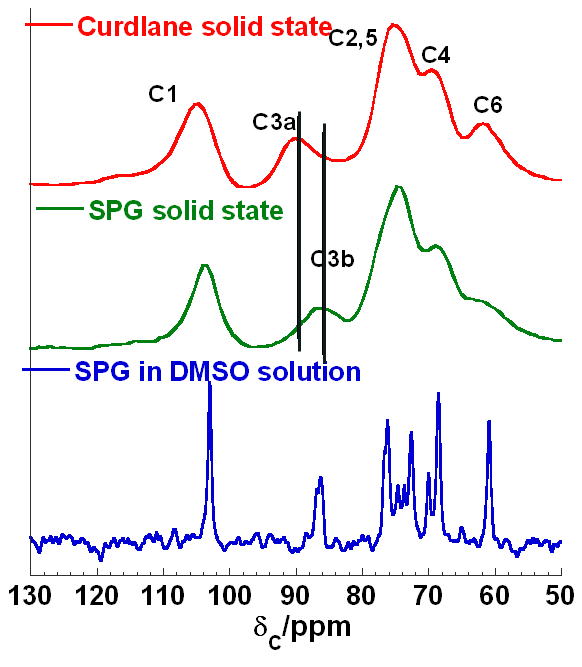

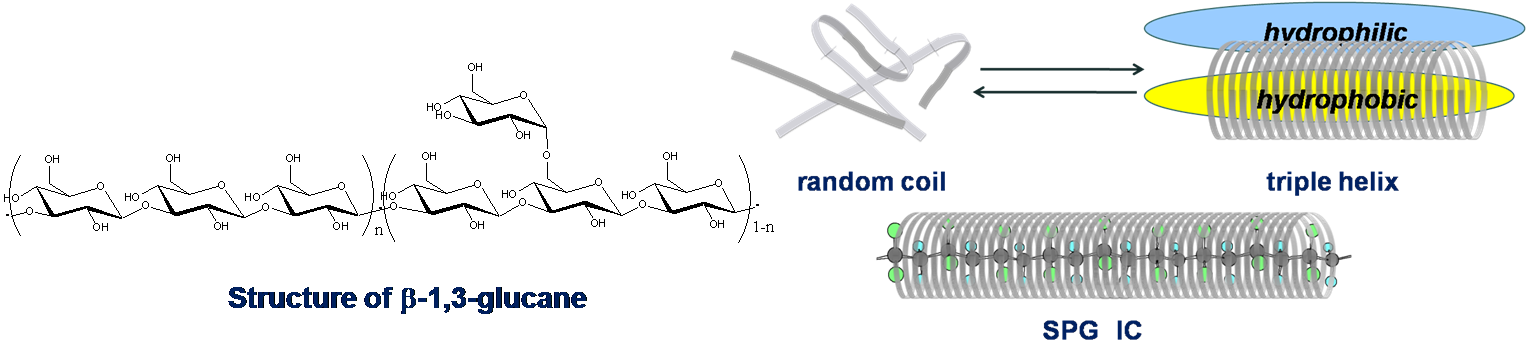

シゾフィラン(SPG)はスエヒロダケから抽出される多糖類の一種であり、分子構造にはD-グルコースがにより連結した主鎖骨格を持ち、一部β1→6結合の側鎖を含んでおり、そのため天然では三重らせん構造を形成することが固体1H→13C CP NMR測定等により明らかになっている。この構造は強塩基性水溶液に溶解すると3本のランダムコイル鎖に解離するが、再びpH値を元に戻すことでらせん構造が再構築される。この過程において一部の疎水性分子を共存させると、疎水性相互作用により、SPGらせん構造内部の空間に分子が包接されホストゲスト包接複合体(IC）が水溶液中で形成されることが明らかとなった。今回私は、ゲストとしてC₉F₂₀,PVDF(ポリフッ化ビニリデン)などの含フッ素化合物を用いたICを調製し、固体NMR法やFT-IR法などを用い固体状態でのICの同定やゲスト分子の構造解析を行うことを目的としている。

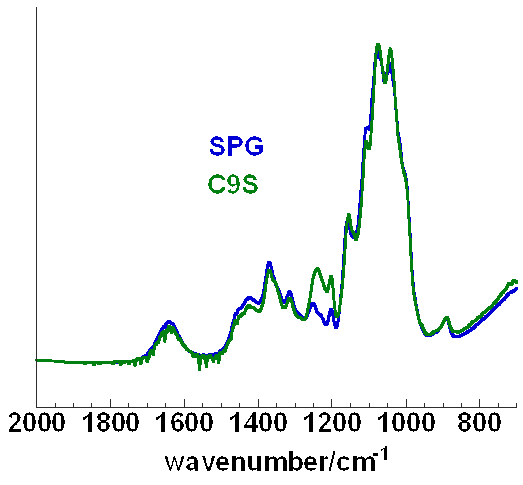

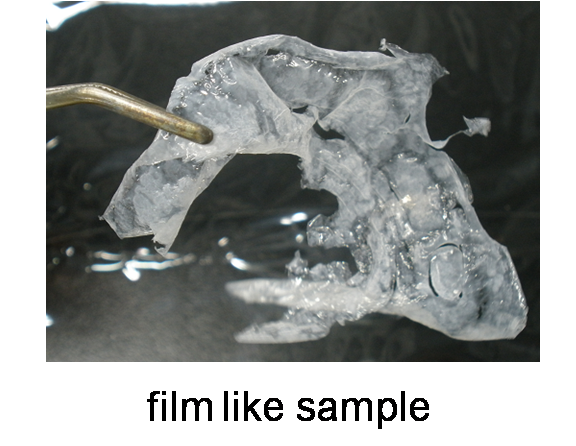

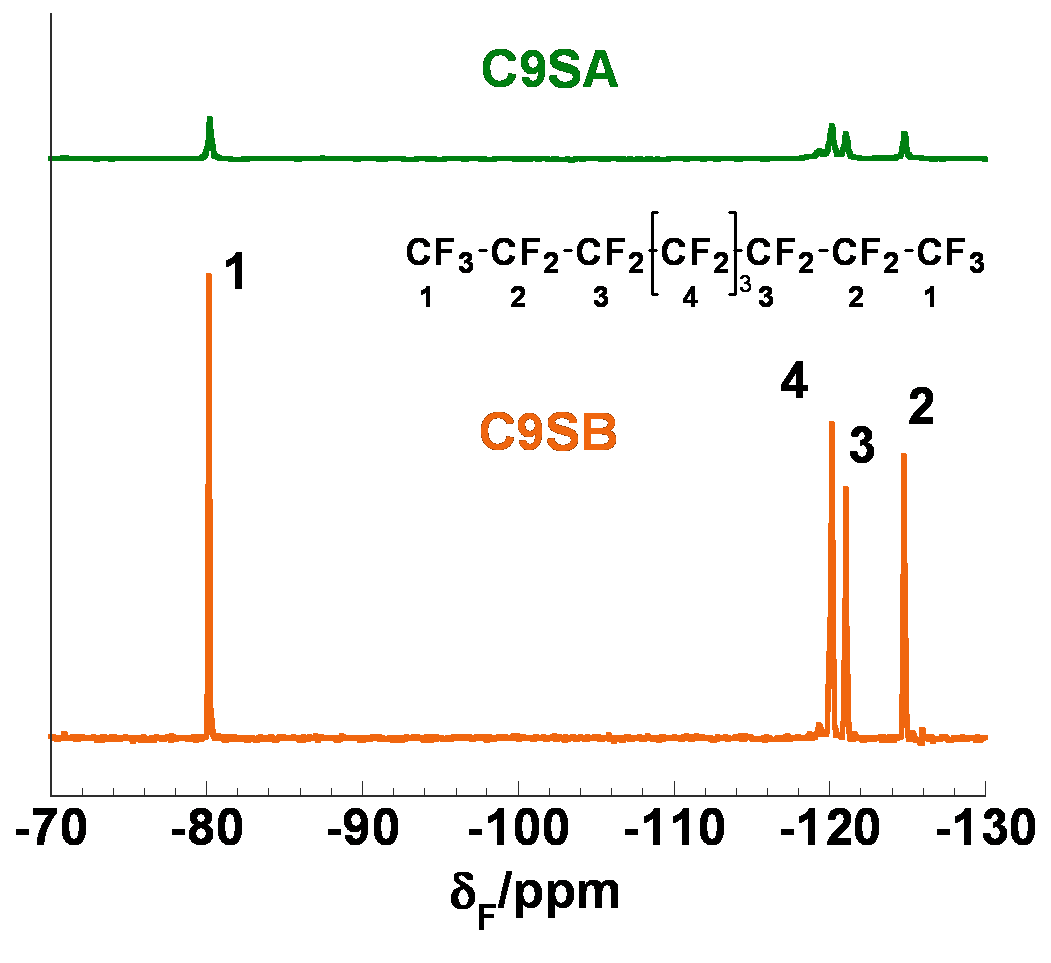

SPGをNaOHaq.に溶解後、C₉F₂₀をSPG水溶液に滴下し、超音波印加により分散させる。その後、このC9F20分散溶液にHClaq.を溶液が酸性になるまで徐々に滴下する。2日間静置後、1週間溶媒置換を行い、溶液中の塩濃度を希釈させる。溶媒を蒸発後、生じた固形物から未反応のC₉F₂₀から未反応のC₉F₂₀を取り除くため125℃2h真空乾燥し、試料(C9SB)として用いた。また対照試料としてSPGをあらかじめHClaq.に溶解させ、他同条件で調製した試料(C9SA)も作製した。
